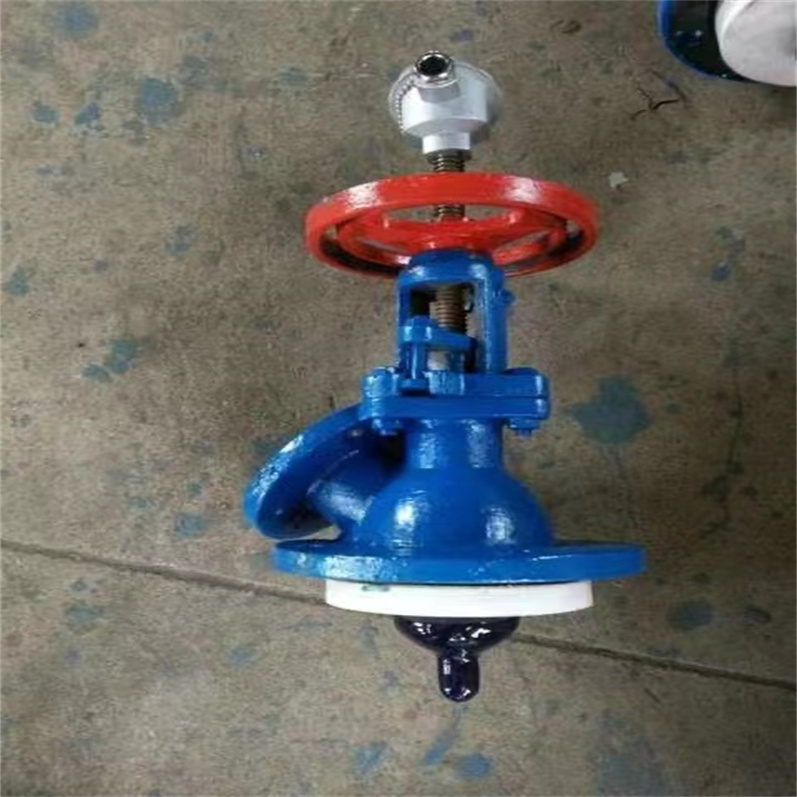

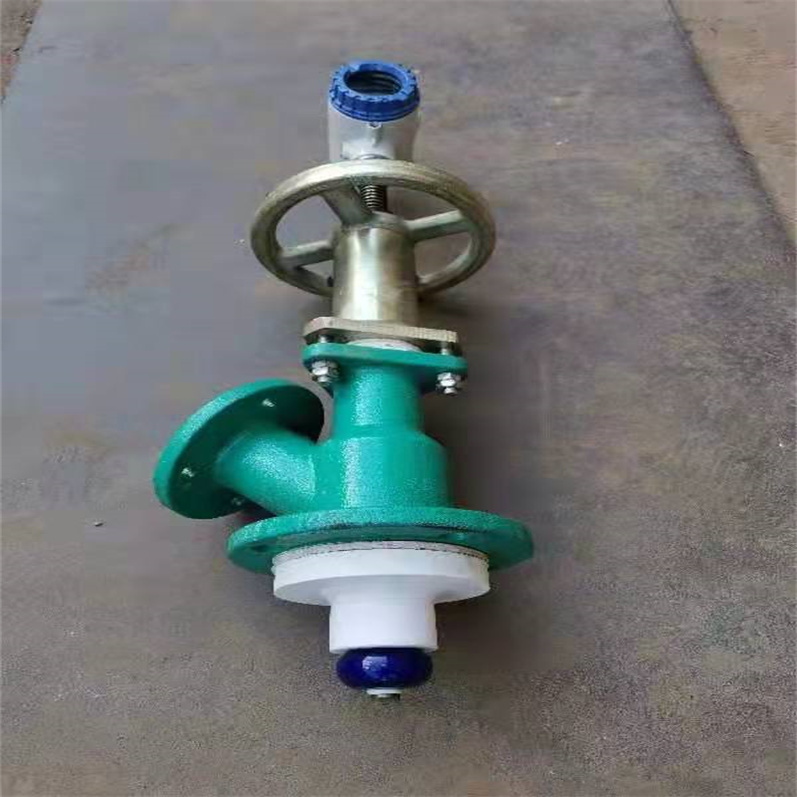

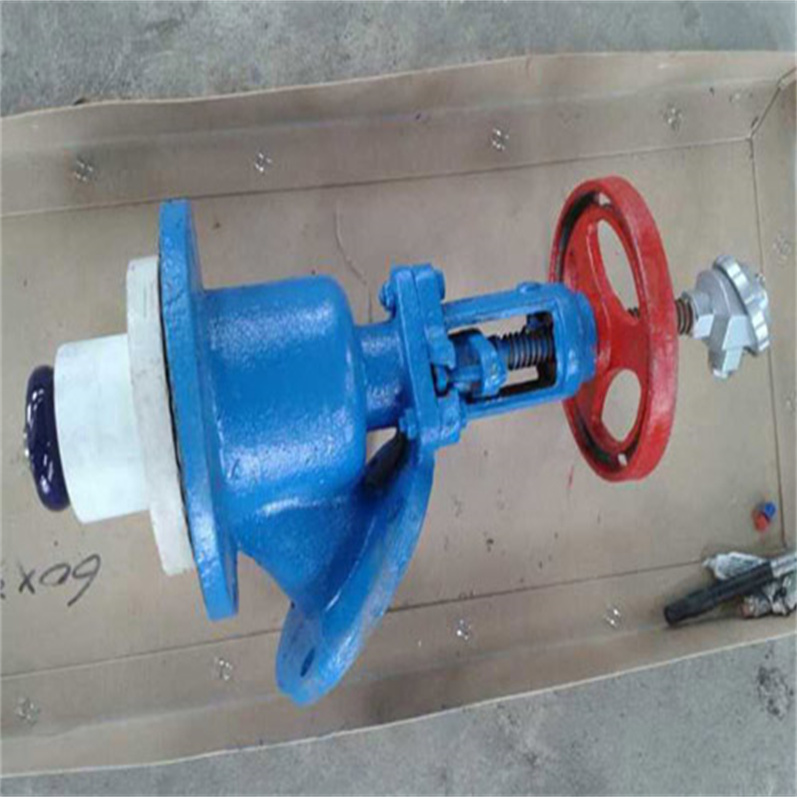

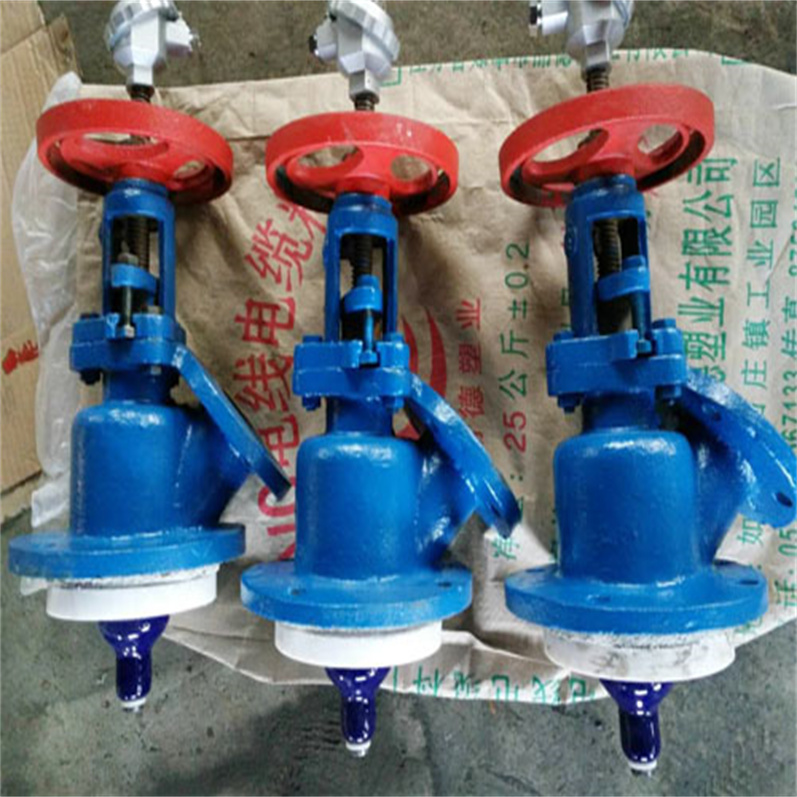

化工反應釜底測溫卸料閥選型分析 在化工、制藥、食品等行業的生產故障中，放料閥選型失誤常引發結晶堵塞、批次污染等問題。本文針對進口放料閥的工程參數匹配邏輯，提出精準選型策略。HG5-16-79搪玻璃放料閥內襯搪磁玻璃是含高硅量的玻璃質釉，通過900℃左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕性能，能防止介質與金屬離子取代作用而影響污染制品，并且表面光潔、耐磨、有一定的熱穩定性。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。
化工反應釜底測溫卸料閥選型分析性能特點 1、具有光滑的表面。不易粘結物料、易清洗。
2、能耐一般無機酸、有機酸弱堿液（P≤60℃ PH≤12）以及有機劑介質。
3、耐熱性，允許在-30℃至+240℃間使用（耐溫急變小于120℃）。
4、絕緣性：玻璃料有良好的絕緣性，厚1mm的玻璃在2000伏的高壓下不會被擊穿而導電。
5、耐沖擊性：耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。 化工反應釜底測溫卸料閥選型分析工作原理 HG5-16-79搪玻璃放料閥可分上展或下展式放料，上展式的手輪往右邊轉為關，往左邊轉為開，下展式的手輪往右邊轉為開，往左邊轉為關閉，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。
一、化工反應釜底測溫卸料閥選型分析卸料閥類型 反應釜底卸料閥是一種用于化工、石油、冶金、制藥等行業的重要設備，它通常安裝在反應釜或儲罐的底部，用于排放物料或進行取樣。根據不同的工作原理和結構設計，反應釜底卸料閥可以分為上展式、下展式和柱塞式等類型。 1.上展式卸料閥
上展式卸料閥的特點是閥瓣向上運動以打開閥門，這種設計使得在打開閥門時，閥門需要克服介質作用力，因此打開時的力矩較大。上展式卸料閥適用于有攪拌器的反應釜泄料閥，其結構設計為平底型，閥體為V型，可以有效消除工藝介質在容器出口的殘留現象。
2.下展式卸料閥
下展式卸料閥的閥瓣向下運動以打開閥門，這種設計使得在打開閥門時，運動方向與介質作用力相同，因此打開時的力矩較小。下展式卸料閥適用于框式錨式攪拌器的反應釜卸料，其結構設計也是平底型，但與上展式卸料閥相比，其安裝高度較小。 3.柱塞式卸料閥
柱塞式卸料閥按柱塞結構和運動方式分為升降桿和旋轉桿兩種結構形式。升降桿結構形式需要較大的安裝空間，但可以直觀地判斷閥門的啟閉和位置。旋轉桿結構形式安裝高度最小，在啟閉過程中柱塞只做旋轉運動，需要依賴啟閉位置指示器來判斷閥門的啟閉和位置。

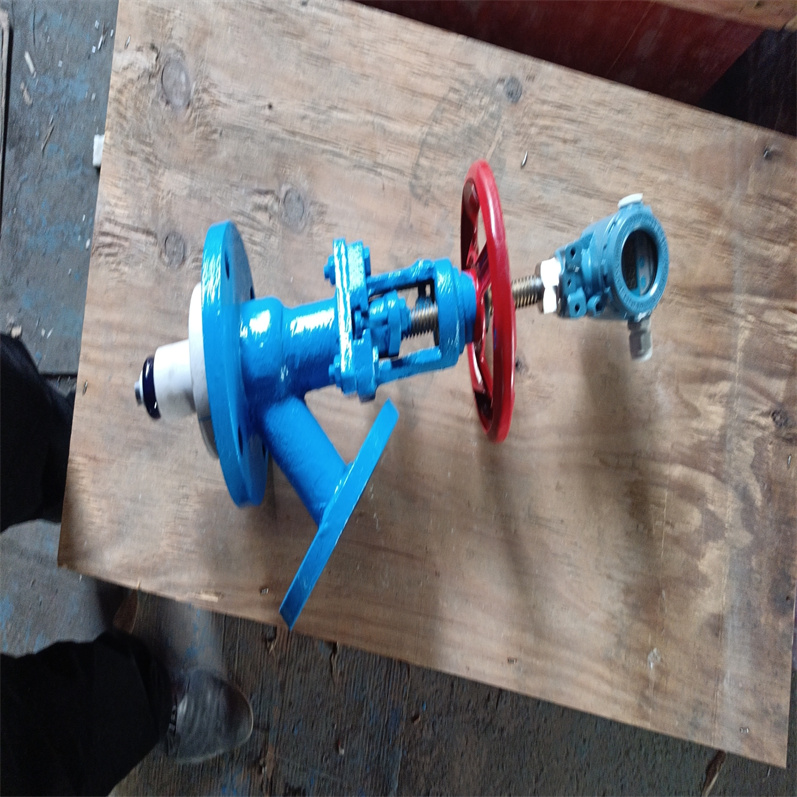

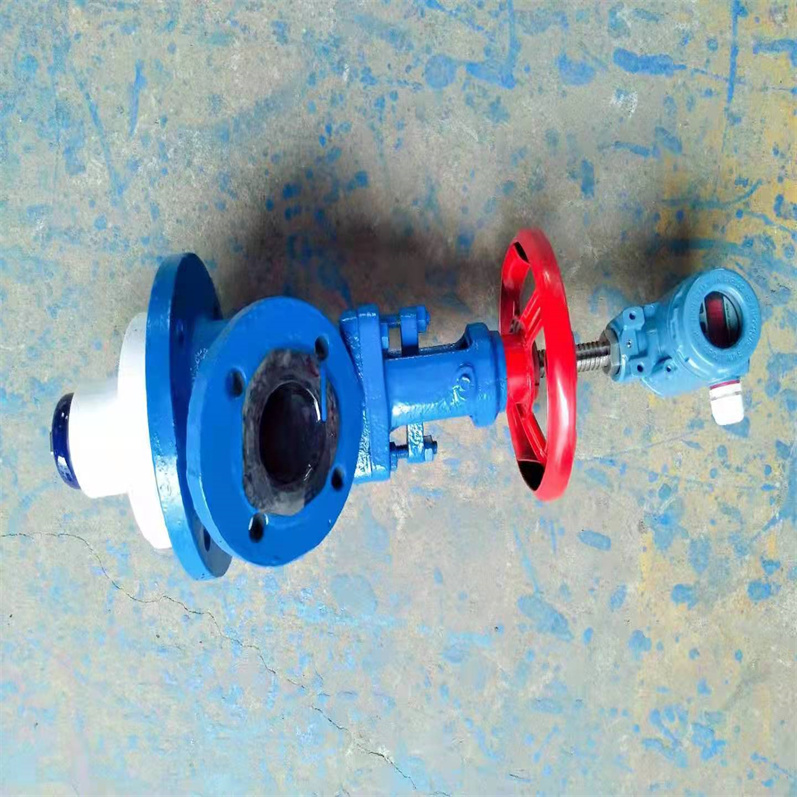

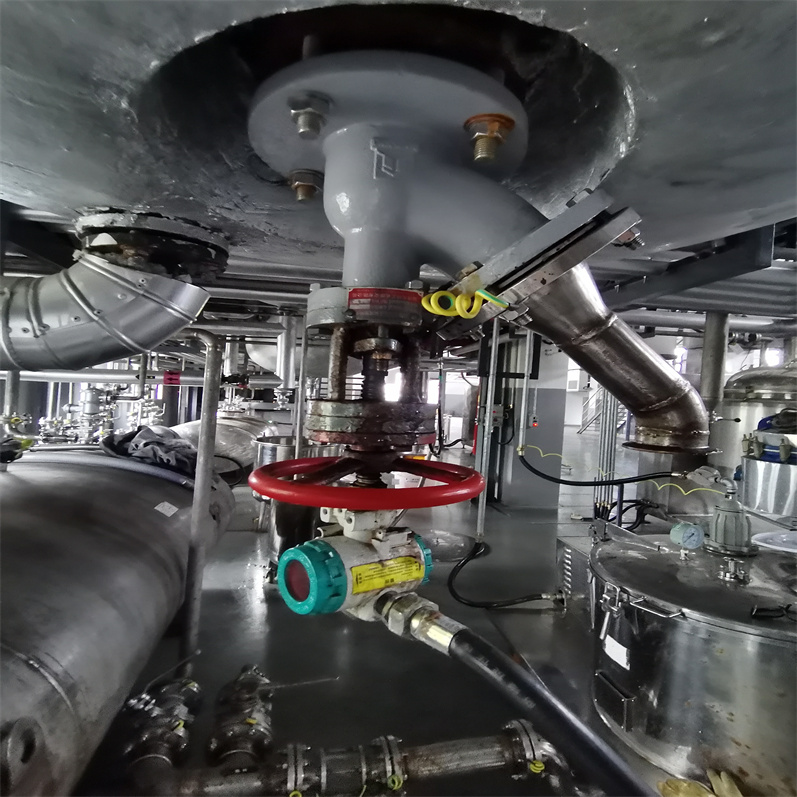

二、化工反應釜底測溫卸料閥選型分析卸料閥溫度傳感器 釜底卸料閥溫度傳感器是一種用于測量化工反應釜底部物料溫度的裝置，它通常與釜底卸料閥集成，以便在卸料過程中實時監控物料的溫度。這種傳感器對于控制化學反應過程、預防過熱和確保生產安全至關重要。在市場上，有多種類型的釜底卸料閥溫度傳感器，它們可以根據不同的應用場合和介質要求進行選擇。例如，有些傳感器采用PT100防爆溫度傳感器，可以實現在線溫度監測和遠程中控室監測，以及對反應釜物料的溫度控制。此外，一些傳感器設計為與閥桿一體化，可以直接穿透閥體，將溫度傳感器放置在與物料直接接觸的位置，以確保溫度數據的準確性。 三、化工反應釜底測溫卸料閥選型分析卸料閥的特點
反應釜底卸料閥的主要用途是安裝在反應釜、儲罐和其他容器的底部，用于排料、放料、取樣以及實現無死區關斷操作。這種閥門通過底部法蘭焊接或連接于容器底部，能夠有效地消除工藝介質在容器出口的殘留現象，確保物料的排放。反應釜底卸料閥的設計通常考慮到了易于維護和清潔的需求，使得閥門在化工、食品、醫藥等行業的反應釜底部應用中非常廣泛。 四、化工反應釜底測溫卸料閥選型分析反應釜底卸料閥的選擇
選擇合適的反應釜底卸料閥時，您需要考慮以下幾個關鍵因素：
1.物料狀態：根據反應釜中物料的狀態（固體、液體或氣體）來選擇相應的卸料閥類型。例如，球閥適合固體物料（如粉料、顆粒料），而展閥（頂?shù)组y）適合液體物料的出料。
2.溫度和壓力：不同材料的閥門能夠承受的溫度和壓力范圍不同。確保所選閥門的材料和設計能夠適應反應釜內部的工作條件。
3.耐腐蝕性：根據反應釜中使用的介質的化學性質，選擇相應的耐腐蝕材料，如不銹鋼或特殊合金，以延長閥門的使用壽命。
4.清潔和維護：選擇結構簡單、便于清潔和維護的閥門，以便于定期檢查和更換密封件，保持閥門的正常工作狀態。
5.自動化程度：根據操作的便捷性和安全性需求，可以選擇帶有氣動執行器的閥門，這樣可以實現半自動或全自動控制，減少人工操作風險。
6.安全性：確保所選閥門具有必要的安全特性，如防爆、防泄漏等，以保障操作人員和設備的安全。
一、化工反應釜底測溫卸料閥選型分析結構原理與工業適配
放料閥通過閥瓣運動控制介質，分為兩類：
上展式（閥瓣上開）：適用于易沉淀物料（樹脂/涂料），Ra≤0.8μm鏡面拋光閥體滿足GMP標準
下展式（閥瓣下開）：適用高流速介質（酸堿液體），流阻降低40%，DN300閥門耐壓達2.5MPa
二、化工反應釜底測溫卸料閥選型分析關鍵參數三維矩陣
介質適配方案：
• 硫酸/鹽酸：316L+PTFE密封（50-150℃）；高濃度場景用襯氟閥門，DN80+管路優選高硅鑄鐵閥體
• 高溫瀝青：鍛鋼閥體+等離子氧化鋁涂層金屬硬密封（耐425℃）
• 牛奶/藥品：卡箍快接+全氟醚橡膠防微生物；鹽酸系統升級陶瓷球閥（150℃/1.6MPa）
驅動方式選擇：
• 手動杠桿：防爆應急
• 氣動執行器：遠程控制（響應＜0.5s）
• 電動模塊：精準流量（開度±1%）
三、化工反應釜底測溫卸料閥選型分析跨行業應用比對
1. 化工環氧樹脂釜：DN200下展式+陶瓷閥座+蒸汽夾套，粘度3000cP通過性提升60%，殘留＜50mL
2. 制藥凍干罐：衛生級三片式+在位清洗接口，泄漏率＜10^-6 mbar·L/s并通過2000次啟閉驗證
3. 鋰電池電解液罐：哈氏合金C276+防靜電組件，滿足ATEX Zone1/IECEx防爆認證
四、化工反應釜底測溫卸料閥選型分析模塊化定制路徑
特殊工況可選功能：
• 防結晶：振動電機（0.5-3mm振幅）+碳化鎢涂層
• 溫度：石墨墊片（-196～550℃）+等離子氧化鋁涂層
• 智能監測：內置傳感器（4-20mA輸出）+陰極保護系統
垃圾焚燒飛灰系統案例：下展閥體+氣動快開+碳化鎢涂層使閥座壽命從3月延至18月（30000次測試），年維護成本降67%。印證模塊化設計的工程價值。
正確選型需構建介質腐蝕曲線、粘度溫度圖、壓力波動的三維模型，實現生產系統全局優化。放料閥應是介質特性、操作需求與設備參數的精密耦合體。放料閥有上展式、下展式和柱塞式三種結構。上展式適合有攪拌器（除框式錨式）的反應釜放料，下展式和柱塞式適合框式錨式攪拌器的反應釜放料。密封面用耐沖刷、耐腐蝕材料，表面硬度達到HRC48～52，耐磨耐腐蝕，密封可靠。
化工反應釜底測溫卸料閥選型分析技術參數
公稱通徑：DN25～DN200，覆蓋標準容器需求。
公稱壓力：1.6MPa～2.5MPa～4.0MPa，適應不同壓力工況。
適用溫度：-29℃～+425℃，具體范圍看材質。
驅動方式：手動、氣動、電動，支持自動化控制。
連接方式：法蘭連接，符合國標GB、德國DIN、美國API、ANSI等標準。
制造標準：設計制造按GB/T12235-2007，結構長度按企業標準，法蘭連接按JB/T79-94、GB/T9113、HG20592-2009等，試驗與檢驗按GB/T13927-2008。
適用條件
介質特性
不銹鋼放料閥適用于多種介質，包括顆粒狀物料、結晶顆粒、其他物料等。在化工、石油、電力、環保、水利、供熱、給排水、工業、機械等領域廣泛應用。對于含氟離子液體介質，要避免用標準密封圈，因?yàn)榭赡懿荒褪堋?br/>溫度與壓力范圍
溫度范圍：-60℃至425℃，具體看材質。高溫工況（>300℃）要選高溫不銹鋼（如310S）或特殊合金；高壓工況（PN>2.5MPa）要校核閥體壁厚保證安全。
壓力范圍：耐壓等級可達PN16～PN40，甚至更高，適應高粘度、顆粒狀或易結晶介質。
應用場景
不銹鋼放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，消除工藝介質在容器出口的殘留現象。廣泛應用于化工、石油、冶金、制藥、染料、食品加工等行業。比如預制菜灌裝中，平底鏡面閥體可實現辣椒醬殘留<0.03ml/m2；高溫排渣中，二硫化鉬潤滑閥桿耐受180℃工況2000小時。
化工反應釜底測溫卸料閥選型分析適用范圍 產品名稱 | 規格 | 使用范圍 | 50~100L反鍋 | 搪玻璃放料閥 | DN70/32 | 50~100L反鍋 | 200L | DN80/40 | 200~500L反鍋 | 300~500L | DN100/50 | 1000~2000L反鍋 | 1000~2000L | DN125/80 | 3000L反鍋 | 3000L | DN150/100 | 5000L以上的反鍋 | 500-300L貯罐 |

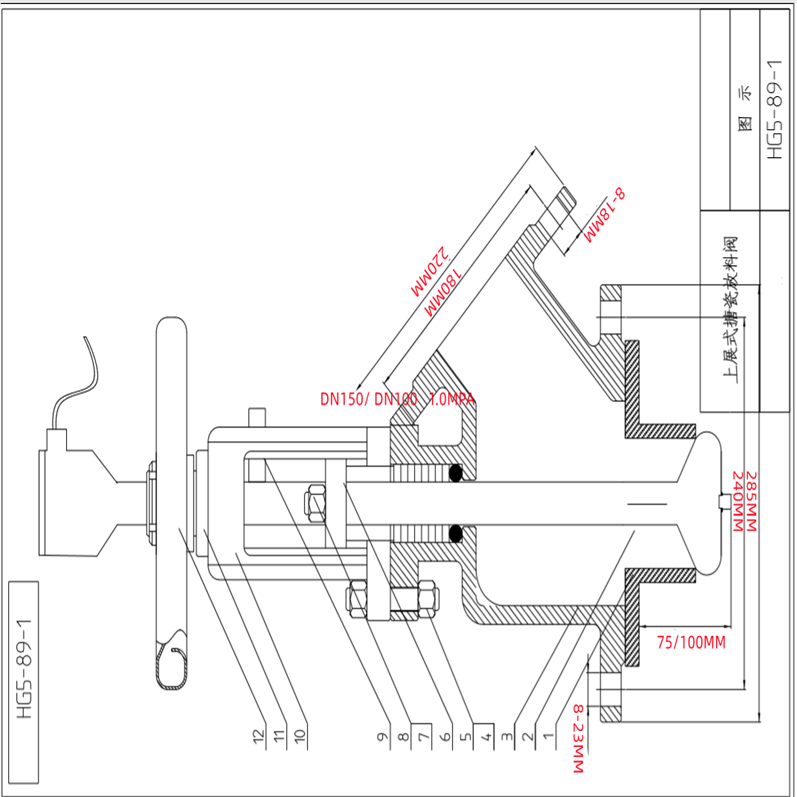

外形結構圖
主要外形尺寸（上展式） 配反應罐 | 規格 | D | D1 | D2 | D3 | z-φ | d | d1 | n-φ | L | L1 | 50-100L | 70/32 | 160 | 130 | 32 | 160 | 4-14 | 120 | 90 | 4-14 | 350 | 325 | 200-500L | 80/40 | 185 | 150 | 42 | 160 | 4-18 | 130 | 100 | 4-14 | 360 | 330 | 1000-2000L | 100/50 | 205 | 170 | 50 | 180 | 4-18 | 140 | 110 | 4-16 | 395 | 360 | 1000-2000L | 100/50 | 210 | 185 | 50 | 180 | 6-14 | 140 | 110 | 4-16 | 395 | 360 | 1000-2000L | 100/50 | 210 | 190 | 50 | 180 | 8-14 | 140 | 110 | 4-16 | 395 | 360 | 3000L | 125/80 | 235 | 200 | 65 | 200 | 8-18 | 185 | 150 | 4-18 | 450 | 400 | 3000L | 125/80 | 235 | 210 | 65 | 200 | 10-14 | 185 | 150 | 4-18 | 450 | 400 | 5000L | 150/100 | 260 | 225 | 85 | 200 | 8-18 | 205 | 170 | 4-18 | 485 | 420 |
外形結構圖
主要外形尺寸（下展式） 配反應罐 | 規格 | D | D1 | D2 | D3 | z-φ | d | d1 | n-φ | L | 50-100L | 70/32 | 160 | 130 | 32 | 160 | 4-14 | 120 | 90 | 4-14 | 268 | 200-500L | 80/50 | 185 | 150 | 42 | 100 | 4-18 | 130 | 100 | 4-14 | 275 | 1000-2000L | 100/50 | 205 | 170 | 50 | 180 | 4-18 | 140 | 110 | 4-16 | 315 | 1000-2000L | 100/50 | 210 | 185 | 50 | 180 | 6-14 | 140 | 110 | 4-16 | 315 | 1000-2000L | 100/50 | 210 | 190 | 50 | 180 | 8-14 | 140 | 110 | 4-16 | 315 | 3000L | 125/80 | 235 | 200 | 65 | 200 | 8-18 | 185 | 150 | 4-18 | 365 | 3000L | 125/80 | 235 | 210 | 65 | 200 | 10-14 | 185 | 150 | 4-18 | 365 | 5000L | 150/100 | 260 | 225 | 85 | 200 | 8-18 | 205 | 170 | 4-18 | 505 |
安裝使用注意事項
1、凡與瓷面接觸的地方必須用石棉或四氟片等軟墊。使用工具不能與瓷面沖擊或摩擦，更不能用金屬工具鏟打。
2、在緊固螺絲時四周以等力上緊，防止瓷面受力不勻而裂瓷。放料閥絲桿要經常保持潤滑、防止生銹。
3、流經介質只能是液態，不得有硬顆粒混入液體內，防止瓷面起毛或堵塞，以及開啟失靈等等。
4、在安裝時應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
5、在搪瓷面的各部密封件應保持中心位置。壓力均勻，以防泄漏。
6、使用時如發現有漏，應立即檢查密封裝置是否確當、不能用鐵棍、桿把手輪硬扳緊，以免損壞零件。
7、出料當受阻塞時，可以使用金屬桿或硬性工具疏通，不得使用金屬桿或硬性工具。
8、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
9、根據介質性能及使用期，應經常檢查閥體頸部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
10、若發現瓷面有損壞時應立即停用。可用專門涂料修補患處，或委托有關生產單位重新現做搪瓷。
一、化工反應釜底測溫卸料閥選型分析釜底放料閥的常見類型
釜底放料閥是反應釜、儲罐等設備的關鍵部件，主要類型包括： 球閥：結構簡單，啟閉迅速，適合快速放料場景 蝶閥：體積小，重量輕，適合空間受限的安裝環境 閘閥：密封性好，適合高粘度物料 柱塞閥：耐腐蝕性強，適合酸堿等腐蝕性介質
二、化工反應釜底測溫卸料閥選型分析如何選擇合適的放料閥 選購釜底放料閥需要考慮以下因素： 物料特性：粘度、腐蝕性、顆粒大小等 工作環境：溫度、壓力等工況條件 操作頻率：頻繁啟閉需要選擇耐用型閥門 密封要求：根據物料危險性選擇密封等級
三、化工反應釜底測溫卸料閥選型分析使用與維護小貼士 延長放料閥使用壽命的實用建議： 定期檢查密封件，發現磨損及時更換 操作時避免用力過猛，防止閥桿變形 長期不用時應保持閥門處于半開狀態 清潔時注意保護閥座和密封面
對于需要法蘭連接的搪瓷放料閥，店內備有HG5系列產品，采用鐵襯搪瓷材質，耐溫可達120℃，公稱壓力6bar，8cm口徑設計兼顧流量與密封性，適合大多數化工物料的放料需求。 |
